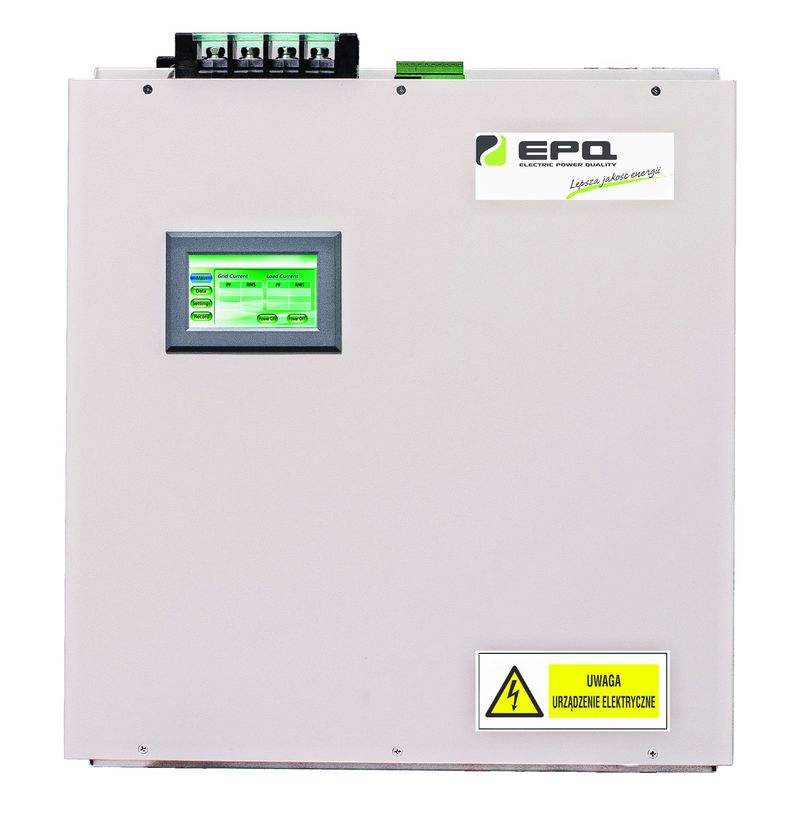

Falownikowy Kompensator Mocy Biernej



  1. Wersja podstawowa KFvar
Kompensacja mocy biernej: bezstopniowa kompensacja pojemnościowa i indukcyjna (-1 do +1) pozwalająca na utrzymanie PF = 1,00


Posiada funkcje zabezpieczające i stabilizujące aplikacje systemowe



Funkcja rozpoznania. Posiada inteligentny algorytm FFT, który automatycznie rozpoznaje środowisko sieci energetycznej i impedancji systemu.





Kontrola rezonansu: KFvar analizuje zmienność obciążenia, dokonuje oceny sytuacji i automatycznie wyłącza urządzenie oraz generuje alarm, zapobiegając wystąpieniu rezonansu





Monitorowanie temperatury: KFvar monitoruje temperaturę ABC trójfazowych elementów mocy (IGBT). Gdy temperatura jest za wysoka, generuje alarm przekroczenia temperatury i automatycznie wyłącza urządzenie



Funkcje zabezpieczające: KFvar zapewnia funkcje zabezpieczające, takie jak zabezpieczenie przed przepięciem, zabezpieczenie przed zwarciem i przed wysokim prądem.

Przemyślana i funkcjonalna budowa

Niezależny kanał powietrzny: Unikalna konstrukcja rozproszenia ciepła i skutecznie izoluje pył otoczenia i poprawia wydajność odprowadzania ciepła.
Budowa modułowa: Charakteryzuje się małym rozmiarem, niewielkim ciężarem oraz dużym zróżnicowaniem jednostek. W związku z tym nie jest potrzebny sprzęt do rozładunku, transportowy. Dzięki temu oszczędzamy czas i nie mamy problemów transportowych. Konstrukcja naścienna ułatwia instalację i nadaje się do małych pomieszczeń.

Wysoka elastyczność i stabilność: Cztery poziomy mocy modułów (od 30 kvar do 200 kvar) można elastycznie łączyć w celu uzyskania maksymalnego zestawu 1600 kvar. Zestawy możemy dołączać do układu na kolejnych przekładnikach, spełniając tym samym każde wymagania dotyczące odpowiedniej mocy. Każdy moduł pracuje niezależnie zapewniając wszystkie funkcje. Jeśli jakikolwiek moduł ulegnie usterce, inne moduły mogą nadal działać poprawnie i zapewnić bezpieczną pracę systemu

Czytelna i przyjazna obsługa

Metody monitorowania: Urządzenia w wykonaniu z sygnalizacją LED (sygnalizacja stanu pracy), z 2" panelem LCD oraz kolorowym ekranem dotykowym 4,3". Dodatkowo do urządzenia lub grupy urządzeń można podłączyć 7" kolorowy dotykowy monitor LCD wraz z oprogramowaniem monitorującym, spełniającym różne wymagania użytkownika (komunikacja po RS 485, RJ, protokół MODBUS RTU).

Monitorowanie danych: System monitorowania umożliwia śledzenie parametrów jakości zasilania systemu, w tym przebiegów, widma harmonicznych, prądu, THDi, THDu, współczynnika mocy, mocy czynnej, biernej, pozornej, itp. przed i po kompensacji.


  1. Wersja rozszerzona KFvar H

W tej wersji urządzenie, oprócz funkcji podstawowej, może realizować również inne zadania. W przeciwieństwie do filtra SAFi nie ma tutaj możliwości wybrania tak szerokiej priorytetowości. Nadrzędną funkcją realizowaną przez urządzenie jest zawsze kompensacja mocy biernej, a przy odpowiednim zapasie mocy mogą być realizowane inne funkcje.

Redukcja harmonicznych: 3, 5, 7, 9 ,11. Można wybrać dowolne harmoniczne z przedstawionego zakresu.


Symetryzacja obciążenia faz.

Korzyści z zastosowania kompensatorów falownikowych KFvar

  • Eliminują opłaty za moc bierną,

W wersji rozszerzonej KFvar H dodatkowo:

  • Zapewniają prawidłowe przebiegi prądów i napięć,
  • Zmniejszają pobór mocy czynnej poprzez redukcję harmonicznych – dzięki czemu zmniejszają opłaty za energię czynną,
  • Redukują prąd przewodu neutralnego,
  • Zmniejszają prąd rozruchowy pobierany z sieci,
  • Obniżają zapotrzebowanie na moc transformatorów i agregatów prądotwórczych,
  • Redukują spadki napięć na transformatorach i w kablach,
  • Zmniejszają temperaturę transformatorów i kabli,
